Coffret intelligent photovoltaïque
Recharge Voiture Électrique & Surplus Solaire
Le Coffret intelligent photovoltaïque est une solution conçue pour centraliser, sécuriser et optimiser l’utilisation de l’électricité produite par votre installation photovoltaïque.
Il permet notamment de piloter deux usages particulièrement intéressants en autoconsommation : la recharge d’un véhicule électrique et la production d’eau chaude, afin d’utiliser davantage votre production solaire directement sur place plutôt que de laisser le surplus disponible être injecté sur le réseau.
Le coffret est conçu pour simplifier son intégration à une installation photovoltaïque résidentielle.

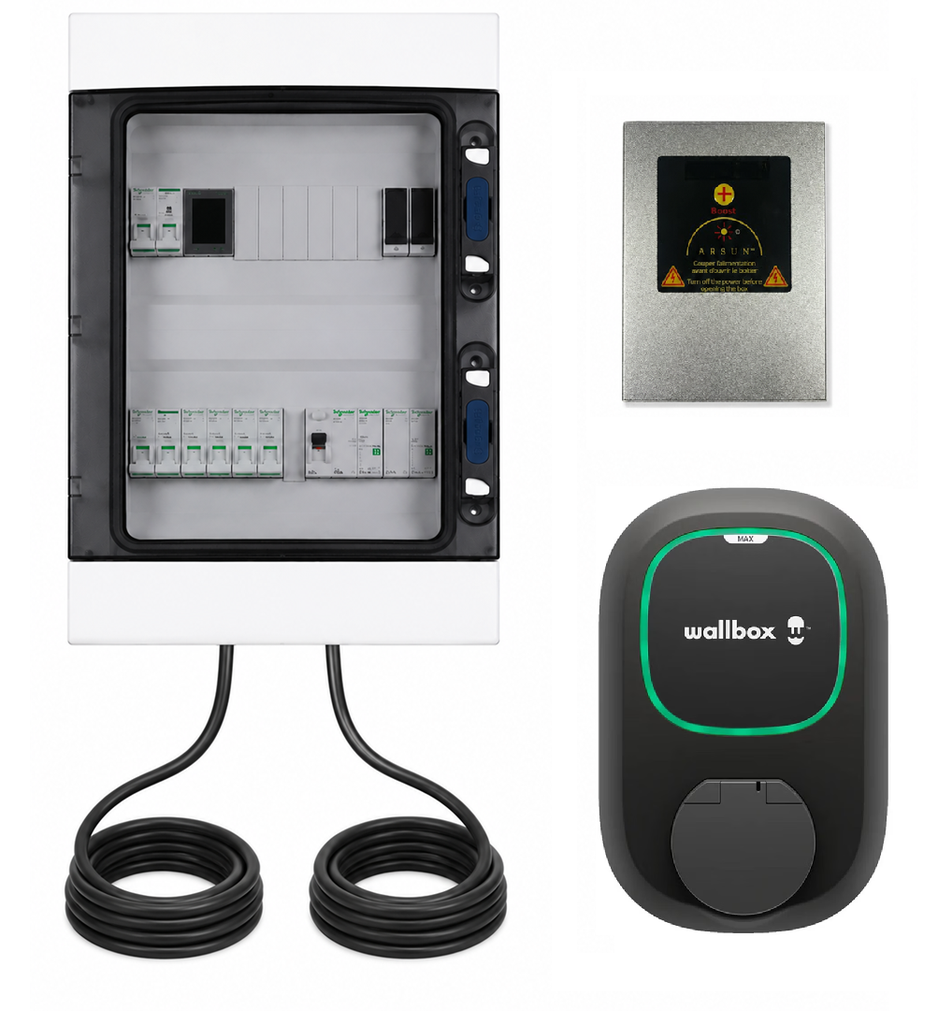

Ce coffret comprend :
- 1 tableau électrique 2* rangées de 13 modules (porte en option)
- 1 borne de recharge Wallbox Pulsar Max Socket 7,4 kW monophasée – Wi-Fi
- 1 compteur d’énergie Wallbox pour la recharge dynamique et le délestage
- 1 routeur de délestage de 3 kW pour chauffe-eau électrique
- Protection 63A (norme 2026) avec bornier d'entrée Photovoltaïque jusqu'à 9kW
- Protections différentielles et magnétothermiques dédiées à la borne et au routeur
- Les câbles et éléments nécessaires au câblage du coffret
- Le parafoudre autoprotégé de marque CITEL (en option)
Fonctionnement
Le coffret permet de répartir intelligemment l’électricité photovoltaïque disponible entre différents usages du logement.
- Production photovoltaïque : les panneaux produisent de l’électricité qui peut être directement consommée par les équipements du bâtiment.
- Recharge du véhicule électrique : la Wallbox permet de recharger un véhicule électrique tout en tenant compte de l’énergie disponible et de la configuration de l'installation.
- Production d’eau chaude : le PowerReducer permet de valoriser une partie de l’énergie disponible en l’orientant vers un chauffe-eau électrique compatible.
- Gestion de la puissance : le compteur d’énergie participe à la gestion dynamique de la recharge du véhicule et au délestage afin d’adapter la puissance appelée aux capacités de l’installation.
L’objectif est ainsi de favoriser l’autoconsommation de l’électricité photovoltaïque produite en utilisant l’énergie disponible pour des besoins utiles du logement.
Formation
Pour installer, comprendre et paramétrer ce type d’installation dans les meilleures conditions, il est recommandé de suivre notre formation « Installation d'un kit photovoltaïque ».
À quoi sert le coffret intelligent ?
Une installation photovoltaïque ne produit pas nécessairement de l’électricité au moment où le logement en consomme le plus. Lorsque la production est supérieure à la consommation instantanée du bâtiment, un surplus d’électricité peut être disponible.
Le Coffret intelligent photovoltaïque permet de mieux valoriser ce surplus en utilisant l’énergie disponible pour deux postes importants :
- la recharge d’un véhicule électrique
- le chauffage de l’eau chaude sanitaire (délestage)
L’objectif est d’augmenter la part de votre production photovoltaïque consommée directement sur place.
Recharge du véhicule électrique
Le coffret intègre une Wallbox Pulsar Max Socket monophasée 7,4 kW.
Associée au compteur d’énergie prévu dans le coffret, elle permet une gestion dynamique de la recharge afin d’adapter son fonctionnement à l’installation électrique et à l’énergie disponible.
Cela permet de faire de la recharge du véhicule un véritable poste de valorisation de la production photovoltaïque.
Valorisation du surplus avec le chauffe-eau
Le coffret intègre également un Routeur 3 kW destiné au pilotage d’un chauffe-eau électrique compatible (pas de chauffe-eaux contenant des écrans électroniques).
Lorsque de l’énergie photovoltaïque est disponible, celle-ci peut ainsi être utilisée pour produire de l’eau chaude et stocker indirectement une partie de l’énergie solaire sous forme de chaleur.
Le chauffe-eau devient ainsi un moyen simple de valoriser une partie de la production photovoltaïque qui n’est pas consommée immédiatement par les autres équipements.
Compatibilité
Le Coffret intelligent photovoltaïque est destiné à être associé à une installation photovoltaïque en autoconsommation, un bornier permet un raccordement simple du coffret AC.
Il peut tolérer différentes puissances d’installation photovoltaïque, jusqu’à 9 kWc selon la configuration et le dimensionnement électrique retenus.
Voir les kits photovoltaïques compatibles
La compatibilité doit toujours être vérifiée en fonction de l’installation existante, de sa puissance, du raccordement électrique, du véhicule à recharger et du chauffe-eau utilisé.
Comment savoir si ce coffret est adapté à votre installation ?
Avant de commander, il est conseillé de vérifier :
- la puissance de votre installation photovoltaïque ;
- votre type de raccordement électrique (mono ou triphasé) ;
- la puissance disponible au niveau de votre abonnement (exprimé en kVA) ;
- la puissance et la compatibilité du chauffe-eau ;
- vos habitudes de consommation et de recharge ;
- la quantité de surplus photovoltaïque disponible.
Le coffret prend tout son intérêt lorsque votre installation produit régulièrement davantage d’électricité que le bâtiment n’en consomme instantanément et que vous souhaitez valoriser cette énergie grâce à la recharge d’un véhicule et/ou à la production d’eau chaude.
En cas de doute, nous vous conseillons de nous consulter avant commande afin de vérifier la compatibilité et le dimensionnement de l’installation.
Prix public. Des remises peuvent être accordées aux personnes ayant suivi ou souscrit à la formation Aezeo correspondante. Nous consulter.
